一、EtherCAT環網冗余介紹
EtherCAT環網冗余技術是通過環形網絡拓撲結構，有效提升工業控制系統可靠性的通信解決方案。當主站開啟冗余模式，若從站物理鏈路斷開或節點發生故障，可確保其他從站設備的通信不受影響，維持系統持續運行。正常冗余模式下，將總線上從站的首尾兩端分別連接到主站設備后，數據僅沿一個方向傳輸。當網絡出現中斷時，數據流會立即在中斷點兩側反向傳輸，形成一個更小但仍然完整的線性網絡，確保未故障從站的通信不受影響。
二、冗余模式通信對比示例
正常通信
線性結構拓撲圖正常通信（冗余）

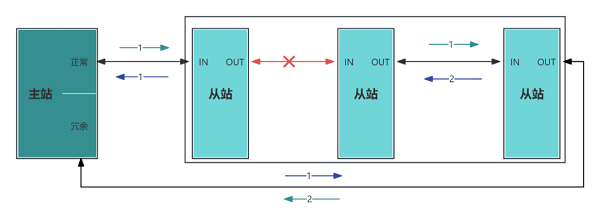

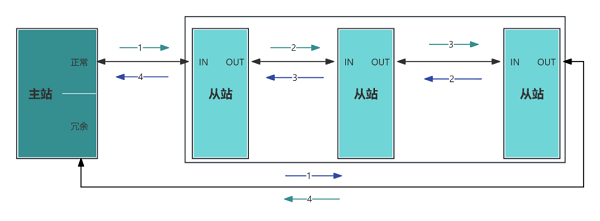

環形冗余結構示意圖異常通信（冗余）
三、冗余功能實現要求
1.支持冗余的EtherCAT從站控制器（ESC）：從站設備中的ESC必須支持環網冗余功能，這通常要求其具備兩個或以上獨立的以太網端口，以及內置的端口交換邏輯或回環控制邏輯。方芯的ESC芯片（FCE1100、FCE1353系列等）都原生滿足上述要求。
2.支持冗余的EtherCAT主站：主站軟件必須能夠配置和管理冗余環網，需具有兩個及以上網卡通信模塊。
3.正確的物理連接：嚴格依照環形拓撲結構進行布線，將第一臺從站的邏輯IN端口與最后一臺從站的末端邏輯OUT端口，分別連接到主站的兩個端口。
注：FCE1353是一款Pin to Pin對標Microchip LAN9253/9252的3端口EtherCAT從站設備控制器芯片（ESC）。該芯片集成雙以太網電流型PHY，具備抗干擾能力強、信號完整性高和穩定性好的優點，且提供全雙工100BASE-TX支持及HP Auto-MDIX功能，配備8K字節雙端口存儲器（DPRAM）、8個SyncManager、8個現場總線存儲器管理單元（FMMU）和一個64位分布式時鐘。同時，該芯片集成LAN9252及后續版本的新增功能，支持多個過程數據接口（SPI/SQI、HBI），可滿足客戶對周期時間、集成度和系統級成本的要求，廣泛應用于電機控制、多節點自動化系統及嵌入式通信領域。
FCE1100是一款管腳Pin to Pin對標BECKHOFF ET1100的EtherCAT從站控制器ASCI芯片，配備4個數據收發端口、8個FMMU單元與8個SM通道，擁有4KB控制寄存器及8KB過程數據存儲器，支持64位分布時鐘功能。它可直接作為32位數字量輸入/輸出站點使用，或通過外部微處理器控制以構建復雜從站設備。主要應用于總線型伺服、步進系統、I/O模塊及EtherCAT交換機方案。
四、EtherCAT環網冗余搭建示例

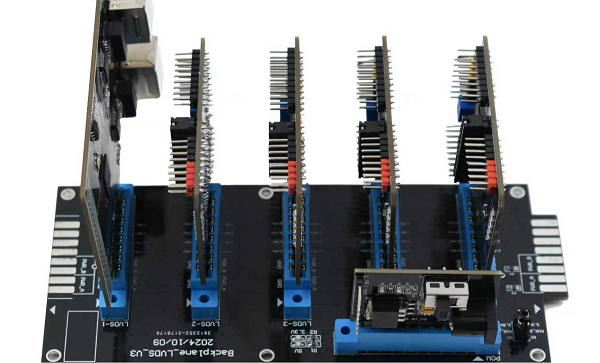

本次搭建以TwinCAT 3作為主站，主站版本3.1.4024.66，從站使用方芯半導體背板方案，充分利用其在工業自動化領域高速、高精度的通信優勢，具體步驟如下：
1.將網卡#1連接到第一臺從站設備，正常掃描拓撲。

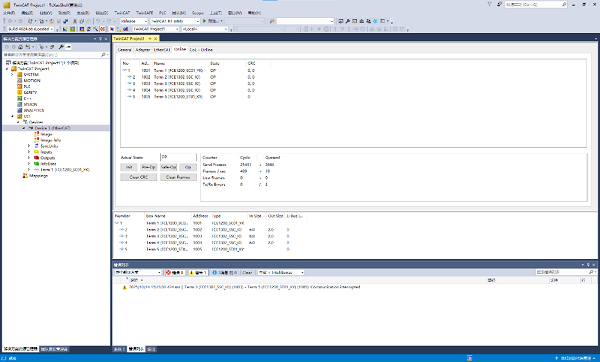

從站設備處于正常OP狀態。

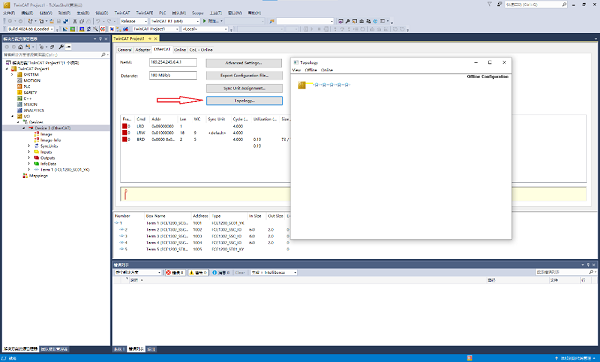

拓撲結構如下所示：

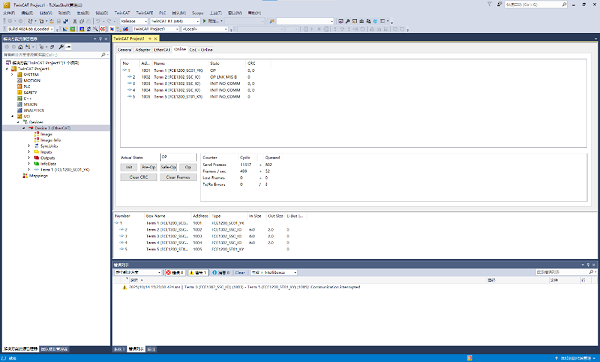

2.隨機斷開一臺從站模擬設備故障，故障設備后級的所有從站通信均中斷，如下圖所示：
3.恢復故障設備連接，所有從站通信恢復正常。
此時，將主站的第二個端口連接到最后一臺從站的OUT口，從站狀態如下：

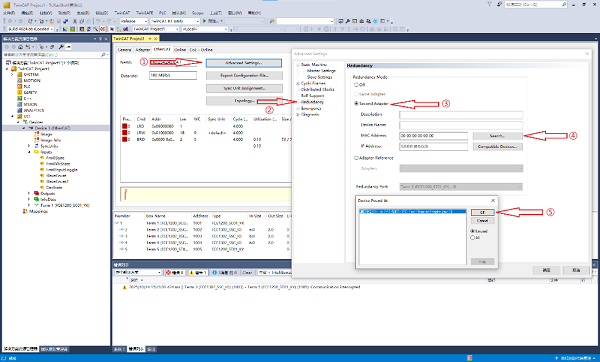

5.按下圖所示啟用主站第二端口：

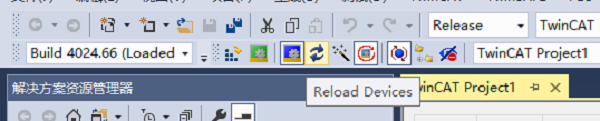

6.點擊左上角“Reload Devices”，刷新從站狀態。

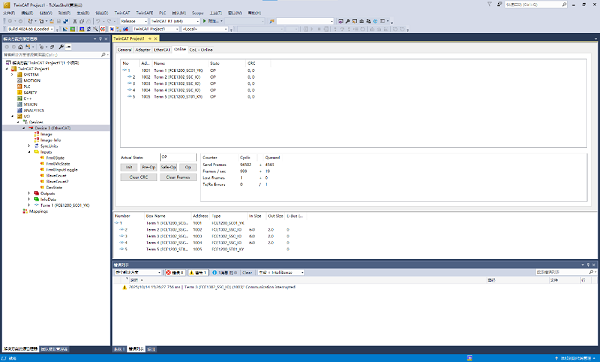

從站狀態恢復至OP狀態。

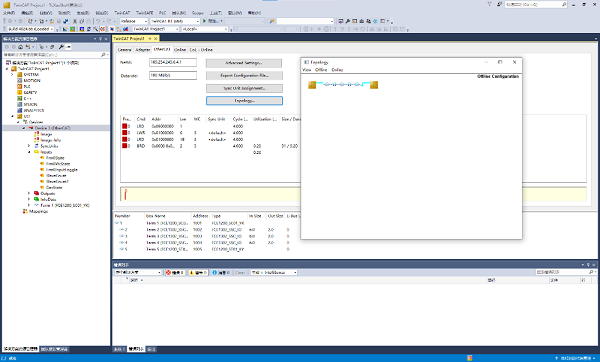

拓撲結構顯示環網搭建完成：

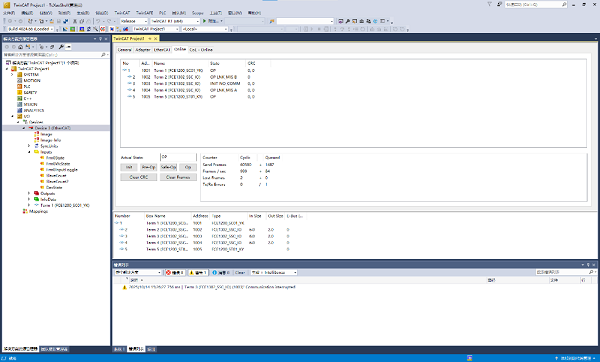

7.隨機斷開一臺從站模擬設備故障，故障設備未影響其他從站正常通信：

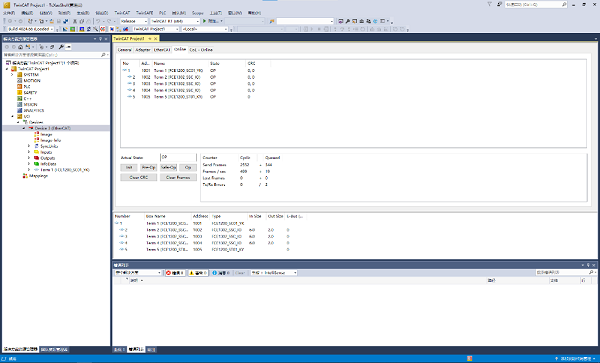

8.恢復故障設備連接，所有從站恢復正常通信。
五、總結
EtherCAT環網冗余是一種高效且經濟的解決方案，它通過簡單的物理環形布線，結合智能的從站和主站功能，實現了毫秒級的故障恢復能力。EtherCAT技術，作為工業自動化系統的關鍵基石，因其高速通信、低延遲、高精度和高可靠性等特點，在汽車制造、半導體生產線、包裝機械等對連續運行要求極高的領域，得到廣泛應用。
