剛剛落幕的SPS廣州國際智能制造技術與裝備展覽會，機器視覺、工業自動化與半導體制造領域再次成為行業關注焦點。

在半導體封測、功率器件制造、精密點膠、晶粒分選等高速工藝環節中，高速相機（High-Speed Camera），作為"時間的顯微鏡"，能夠以數千至數萬幀每秒的速度記錄工藝設備動作機構運動細節，使工程師可以“看見肉眼無法捕捉的瞬間”。

作為國內高速相機頭部廠商，千眼狼（Revealer）高速相機近年來在半導體封測行業積累了眾多典型應用案例，助力半導體制造提升效率。

案例1：晶粒編帶工藝分析

編帶機吸頭抓取晶粒并進行定位打標是半導體封測的關鍵工序。吸頭完成晶粒吸附、卡爪完成定位、打標機構完成字符動作往往發生在毫秒級，而且晶粒尺寸常見在0.5 mm級別?，F(xiàn)場工程師真正的需求并不是拍到畫面，而是要看清動作先后、接觸瞬間、偏移來源，并據此橫向?qū)Ρ炔煌放圃O備的機構差異，提出改進措施。

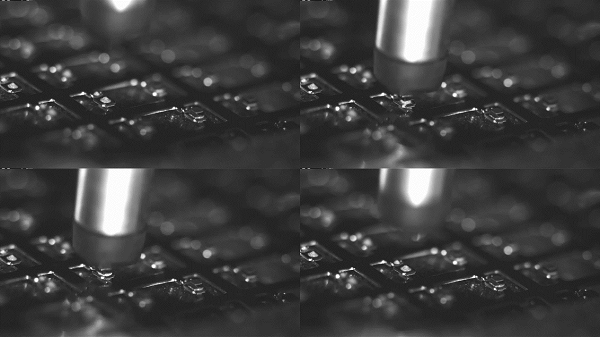

在這類工位，高速相機憑借足夠高得幀率把“瞬間”拉長，把吸頭接觸晶粒、晶粒被帶起、卡爪加持定位、打字符機構壓下及回彈的全過程連續記錄，并能在狹窄空間完成快速布設與微距成像。千眼狼（Revealer）M230 Pro高速相機憑借迷你緊湊的機身，3000 fps采集幀率，搭配增倍鏡與微距鏡頭的方案可有效勝任此類微距成像任務，助力現場工程師把靠經驗猜測的“機構問題”變成可復盤、可對比、可量化討論的“影像證據”。當動作細節可視化后，工程師們能更快定位誤差來自夾持、定位還是打標環節，減少反復試錯時間，形成改進閉環，支撐設備優化與工藝穩定性提升。

在半導體封測編帶工序里，高速相機通過毫秒級影像記錄設備機構動作細節，使工程師可視化分析吸附、定位與打標過程，是提升設備調試效率的重要工具。

案例2：錫膏焊接過程監測

連接器相關工藝中，錫膏放置的穩定性直接關聯良品率。當焊點異常出現時，工程師需要判斷問題究竟來自機械手臂軌跡偏差、取放時序錯位，還是錫膏在放置瞬間發生滑移、拉絲或位置偏離。

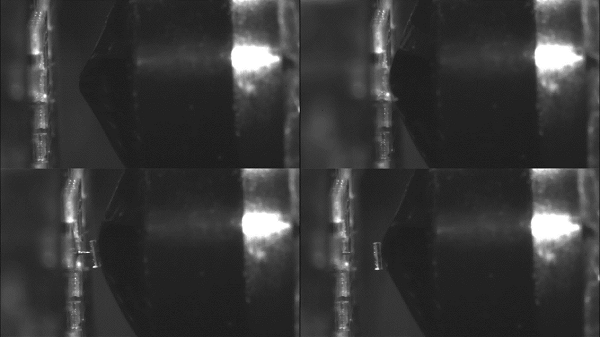

高速相機通過高幀率，把“取-放-離開”這一瞬間完整記錄下來，供工程師逐幀復盤：機械手末端是否存在抖動，錫膏落點是否到位，離開時是否帶出拉絲。千眼狼（Revealer）NEO Mini 06M高速相機具備6000 fps采集幀率、小體積、易夾裝與高感光度特征，助力工程師們不用反復停機拆檢，通過高速影像快速確認問題時刻，“看見”錫膏形態與放置軌跡，為參數速度、加速度、氣壓、離開路徑等提供調整迭代證據，減少無效調參，降低返工成本。

半導體電子焊接和錫膏放置工藝中，高速相機能夠通過高幀率記錄機械手動作與材料形態變化，幫助工程師準確判斷焊接異常原因。

案例3：晶粒分選頂針動作分析

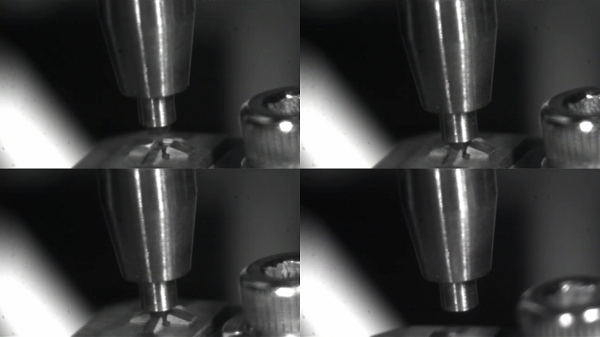

晶粒分選設備，頂針頂出與吸頭吸取配合非常敏感。產線遇到的問題是偶發的吸取失敗、晶粒姿態異?；蚱茡p，工程師需要判斷頂針頂出高度是否穩定、頂出時序是否漂移、吸頭接觸是否過深或過淺。這些動作發生極快，需借助高速相機同步記錄頂針頂出與吸頭動作，讓頂針開始頂出、達到峰值、晶粒姿態變化、吸頭接觸與帶走的瞬間都能逐幀確認。千眼狼（Revealer）M220 Pro高速相機捕捉的動作序列圖像可轉化為量化判斷（如頂出高度的漂移趨勢）的數據支撐，助力客戶更早、更準確識別維護信號，同時也能助力工藝團隊把吸頭、頂針、時序等問題拆分定位，避免把復雜問題誤判為單一原因。

在半導體晶粒分選設備中，高速相機能夠記錄頂針頂出與吸頭抓取的毫秒級配合過程，是分析吸取異常和設備維護的重要工具。

案例4：點膠拉絲工藝優化

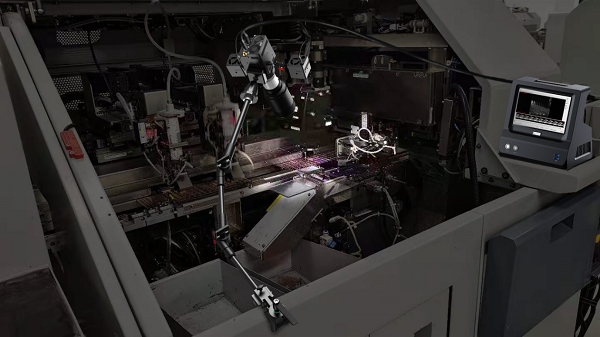

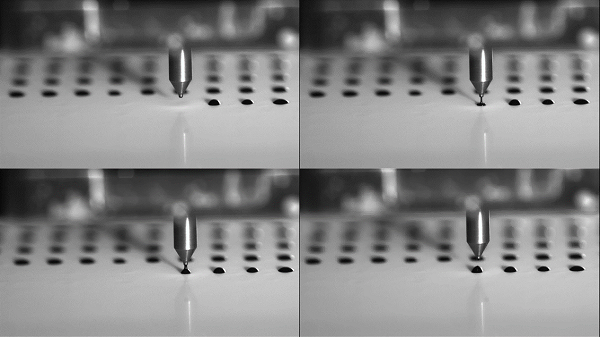

封裝點膠工序里，拉絲、飛濺、斷絲等現象往往導致外觀缺陷或可靠性風險。現場工藝工程師們需要了解拉絲是何時開始，與氣壓/速度的關系是什么，不同參數下膠體形態如何變化。點膠過程發生時間極短，且設備空間狹窄，架設困難，千眼狼（Revealer）M Pro高速相機機身迷你且緊湊，適合布設在空間狹窄的點膠設備內部，通過適配工位的支架與XYZ微調機構，標準化布設與點膠工位，以2000 fps速率記錄點膠拉絲全過程，讓工程師們能夠在同一工位、同一視角下對比不同氣壓條件的點膠拉絲差異，快速鎖定導致拉絲的關鍵變量，建立參數窗口，準確判斷噴嘴狀態、壓力波動與運動曲線是否異常，從而減少試錯時間、降低點膠機頻率，提升工藝一致性。

在半導體封裝點膠工藝中，高速相機能夠記錄膠體噴出與拉絲的高速變化過程，為點膠參數優化提供可視化依據。

附：千眼狼（Revealer）高速相機在半導體行業的優勢

針對半導體設備應用場景，工業高速相機需要具備：

●高幀率（2000 fps甚至5000 fps以上）

●微距拍攝能力

●緊湊結構

●靈活安裝與補光

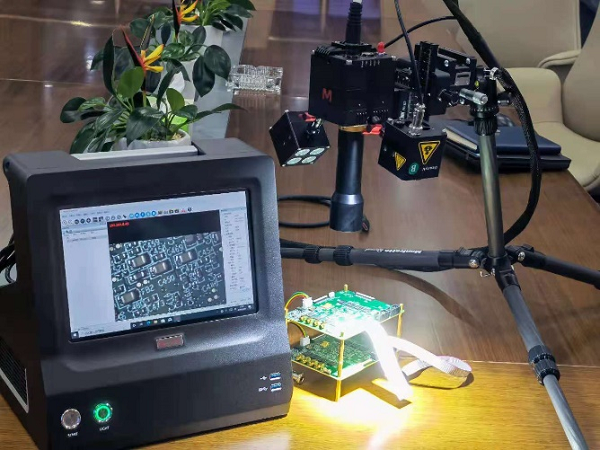

千眼狼（Revealer）高速相機在產品形態、結構設計上針對工業現象進行優化：

●集成式工控機

●XYZ三向微調滑臺

●工業現場快速部署結構

●近距離補光設計

上述特點使其在半導體封測、電子制造、自動化設備調試等場景中具有良好的適配性。

隨著半導體設備速度與精度不斷提升，越來越多關鍵工藝發生在毫秒級。高速相機通過高幀率記錄設備動作與材料變化，成為“工藝分析工具”，在封測、點膠、分選及焊接等環節中的應用將越來越廣泛，助力工程師們更加高效地調試封測設備，優化工藝參數。
