高速攝像機選型核心，不是單純追求更高分辨率或更高幀率，而是圍繞被測對象的時間尺度、空間尺度與測量任務，對瞬態信息采樣能力進行匹配。

不同場景對高速攝像的需求不同：時間主導型場景優先考慮更高幀率與更短曝光，以抑制高速運動過程中的拖影現象并提高關鍵階段的時間分辨率；時空均衡型場景同時要求時間連續性與空間解析能力，以支撐DIC、模態、軌跡重建等分析；空間主導型場景要求更高分辨率與更大視場，以保證目標細節、邊界特征和測量紋理的保留。

本文將圍繞科研、工業、國防科技工業與民用四大方向，針對燃燒與爆炸、材料力學、流體力學、航空航天、汽車碰撞、半導體封測等典型場景分析，并結合中科君達視界（Agile Device）自研的千眼狼（Revealer）高速攝像機產品圖譜，為高速攝像機用戶提供一套客觀的選型實戰建議。

一、高速攝像機分辨率與幀率的底層邏輯

高速攝像機的本質，是把極短時間內完成的物理過程轉化為可觀測、可分析的圖像序列。幀率決定時間采樣密度，即瞬態過程在時間軸上被劃分為多少個連續片段；分辨率則決定空間采樣密度，即單幀圖像中目標特征、結構邊界、散斑紋理、粒子分布是否具備足夠像素支撐后續分析。幀率不足，則瞬態過程在相鄰幀之間跨越過大，若曝光時間不夠短，則目標在單幀內部會形成拖影；若分辨率不足，則難以支撐識別、跟蹤與測量。

不同場景中的高速攝像機的“最優規格”并不是由單一參數決定，而是由目標運動速度、特征尺寸、視場大小、光照強度以及分析任務共同決定。以航空發動機葉片觀測為例，若任務需求是觀察葉片整體振動模態或全場位移分布，則需保證整個葉片進入視場，則應匹配高空間分辨率高速攝像機；若任務需求是觀察高速?zèng)_擊下的局部裂紋萌生，則應匹配高時間分辨率高速攝像機切分關鍵階段。

基于這一底層邏輯，高速攝像機應用可歸納為三類：第一類是時間主導型，過程極快微秒級瞬態現象，單幀曝光必須極短，幀率優先級最高，；第二類是時空均衡型，如DIC、PIV、運動軌跡重建應用，既需較高時間分辨率又需足夠分辨率支撐測量算法的識別精度；第三類是空間主導型，被測對象尺寸大、視場大，高分辨率優先級更高。

二、科研領域典型應用場景高速攝像機推薦

科研類應用場景的共同特點是高速攝像機捕捉物理機理演化的瞬態圖像通常是后續機理分析、參數反演和模型驗證的依據，因此，高速攝像機選型須精密圍繞物理過程本身。

1. 燃燒與爆炸：推薦130萬像素@20000fps以上超高速攝像機

燃燒、爆炸甚至爆燃過程通常伴隨火焰鋒面快速推進、反應區結構劇烈變化以及沖擊波耦合現象。此類現象時間尺度通常為微秒量級，時間分辨率不足，相鄰幀之間火焰前緣推進距離過大，爆轟波面、火焰褶皺等特征無法被連續分解，且曝光時間不夠短時，單幀圖像中的高亮區域邊界會因運動拖影而模糊。

因此，燃燒與爆炸類研究通常優先推薦130萬像素@20000fps以上的高速攝像機，千眼狼（Revealer）家族圖譜中NEO系列在1280×1024分辨率下可實現20000fps、25000fps，并具備150 ns最小曝光時間和85 %高量子效率，更適合燃燒與爆燃類過程。

圖1 爆炸溫度場可見光測溫-使用1280×1024@25,000fps NEO 25拍攝

2. 氣泡動力學：氣泡高速演化與氣泡群統計應區隔選型

研究目標若是氣泡生長、塌陷、界面振蕩、潰滅等微尺度，時間尺度微秒級，應優先選擇130萬像素25000fps高速攝像機，以保證單泡演化的時間分辨率，千眼狼（Revealer）高速攝像機NEO25將是合適配置。

若研究任務為二維/三維空間內多個氣泡群的形態學統計、軌跡追蹤、互作分析，則對高速攝像機的需求轉向視場覆蓋與空間分辨率。更適合采用千眼狼（Revealer）高速攝像機產品圖譜中的G Pro/G Mini系列，其擁有的500萬像素@3600fps 或 4K@2000fps能力，支持在較大視場內保留更多有效像素，適合多氣泡、多顆粒、多目標的同時觀測。

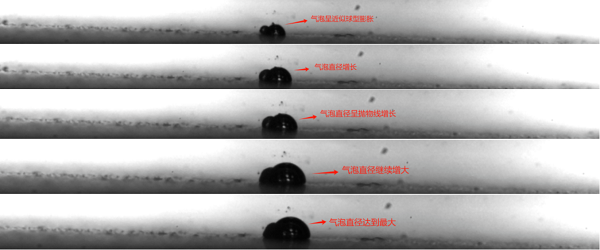

圖2 激光誘導空化氣泡-使用ROI下200,000fps NEO 25拍攝

3. 材料力學、霍普金森壓桿、巖石力學：推薦130萬像素@5000~15000fps高速攝像機

材料動態力學試驗第一優先關注破壞瞬間，這需要高幀率以支持瞬態過程的切分，同時試驗也關注加載、變形、斷裂和回彈全過程，需要適中的分辨率與較長記錄時長。千眼狼（Revealer）高速攝像機S系列，130萬像素@5000~15000fps，并配備大容量存儲，滿足大多數材料動態試驗的時間分辨率要求并能覆蓋完整的試驗過程。若進一步需要開展數字圖像相關DIC分析，130萬像素級別也能在中等視場內提供足夠的散斑分辨率。若被測對象更快，130萬像素 @20000fps以上的NEO可作為補充。

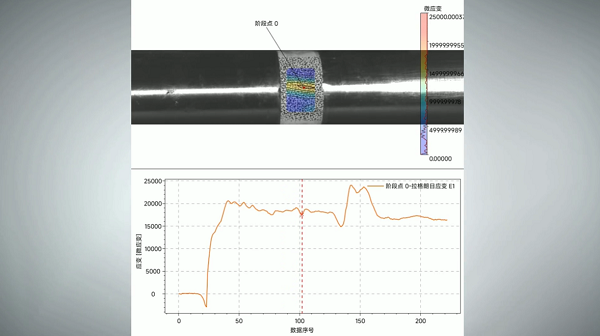

圖3 霍普金森壓桿應變分析-使用ROI下 100,000fps NEO 25拍攝

4. 流體力學、噴淋流場、火焰場：粒子圖像測速PIV與大視場優先推薦500萬像素@3600fps，快速局部流動優先推薦NEO、S系

PIV與大視場流動觀測并不單純依賴更高幀率，而更依賴足夠大視場內保留足夠高的粒子密度和空間細節。4K @2000fps或500萬像素 @3600fps，通常比130萬像素 @20000fps更能支撐流場矢量計算，后者單位視場中可用于相關計算的粒子窗口數反而下降，不利于速度場重建。只有當研究對象是高速局部噴流、剪切層、火焰前鋒等小尺度變化過程，則優先推薦時間分辨率更高的NEO系列。

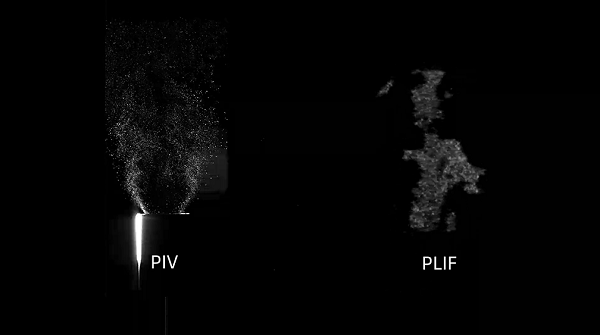

圖4 燃燒火焰場-使用1280×1024 @10,000fps S1315拍攝

三、國防科技工業領域典型應用場景高速攝像機推薦

1. 航空航天發動機葉片：推薦130萬像素 @25000fps

航空航天發動機葉片測試兼具高轉速、高靈敏度和測量特征。葉片高速旋轉導致時間采樣要求提高，復雜反光與受限補光要求高速攝像機具備高靈敏度，同時應變、位移、模態分析又要求圖像具備一定空間解析能力。擁有130萬像素 @25000fps、85%量子效率的NEO 25是航空發動機葉片等高速旋轉結構動態測量的最適配的試驗觀測平臺。

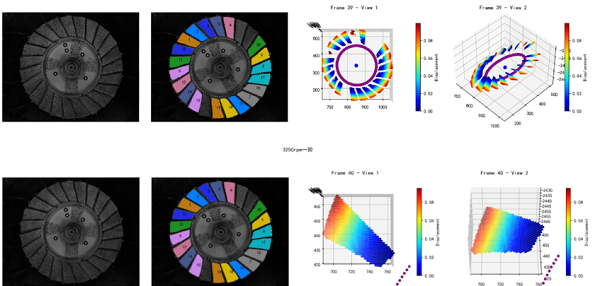

圖5 航空發動機葉片振動模態-使用1280×1024@25,000fps NEO 25拍攝

2. 大視場目標追蹤：推薦500萬像素 @3600fps或4K @2000fps

大視場內剛體目標追蹤的核心矛盾是被測目標通常距離遠、視場大、像素占比低。若分辨率不足，則后續目標識別、邊界提取、角度測量與軌跡擬合都會受到限制。因此，這類任務優先推薦500萬像素 @3600fps 或4K @2000fps的G Pro/G Mini，其高分辨率有助于在較大視場內維持足夠高的目標像素占比，而2000fps左右時間分辨率對多數遠距離剛體目標跟蹤已具備使用價值。若單純通過提高幀率替代高分辨率，反而會因目標像素面積過小而削弱測量與識別精度。

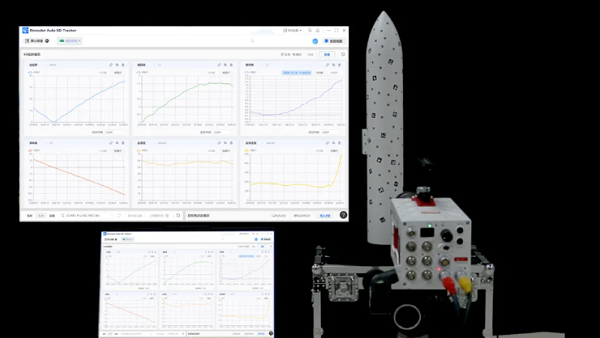

圖6 6Dof測量-使用2560×2016 @3,600fps G536_Pro拍攝

四、工業領域典型應用場景選型指南

1. 汽車碰撞（非車載），優先推薦4K @2000fps G Pro/G Mini

汽車碰撞時間尺度通常發生在毫秒級，2000fps可提供約0.5 ms級時間分辨率，能夠滿足絕大多數碰撞過程分解需求。非車載高速攝像機并非單純記錄“是否發生變形”，而是記錄車身結構整體變形路徑，還原假人空間運動軌跡，觀測安全氣囊展開形態等空間結構解析信息，擁有4K @2000fps的G Pro/G Mini高速攝像機可顯著提升分析精度，通過序列圖像計算座椅角度變化、氣囊展開形態等參數，若分辨率不足，位移、角度與形變測量誤差將顯著增加。

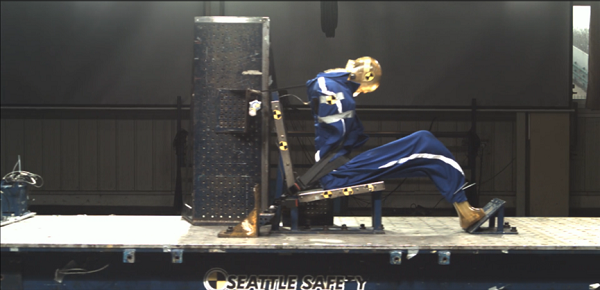

圖7 假人碰撞-使用2560×2016 @3,600fps G536_Pro拍攝

2. 半導體封測，推薦200萬像素 @3000fps小體積高速攝像機M Pro

半導體封測場景特點空間狹小、生產節拍明確、工位復雜，用戶需要觀測搬運、封裝、拾取、鍵合等動作過程，時間尺度多在毫秒級，時間分辨率并不是主要矛盾。同時，封測場景之所以不優先選擇更高分辨率平臺，是因?yàn)榘雽?dǎo)體封測更強調高速攝像機能進入工位、能與現場機器協同運行。故擁有均衡分辨率與幀率的小體積高速攝像機M Pro是優先推薦，其擁有200萬像素 @3000fps采集幀率，并具備75×75×90 mm緊湊尺寸、800 g重量和較高環境適應性，適合嵌入式部署。

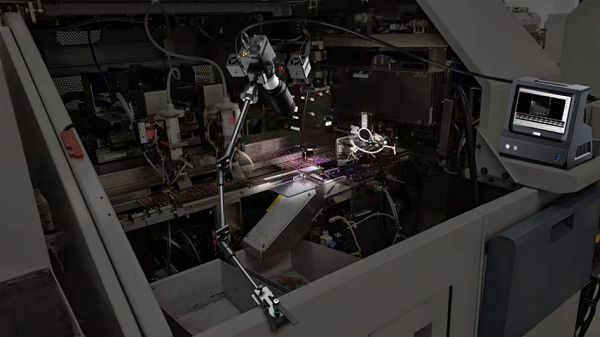

圖8 錫膏焊接-使用 1920×1080 @3,000fps 的M Pro拍攝

3. 焊接：工藝監測與熔池機理研究應分開推薦

焊接工藝監測任務關注工藝過程監測、焊縫成形觀察、機械動作同步分析或故障回溯，需求更關注工藝節拍與整體行為，130萬像素 @5000fps的S系列、200萬像素 @3000fps 的M Pro系列可滿足需求（空間受限下）。若研究目標是熔池邊界細節、微小飛濺、羽流演化、液滴轉移模式或局部形成機理，則需進一步區分，若過程變化更快，優先推薦130萬像素 @20000fps以上 NEO，若關注空間細節和局部幾何特征，則優先推薦4K @2000fps或500萬像素 @3600fps的G Pro/G Mini。

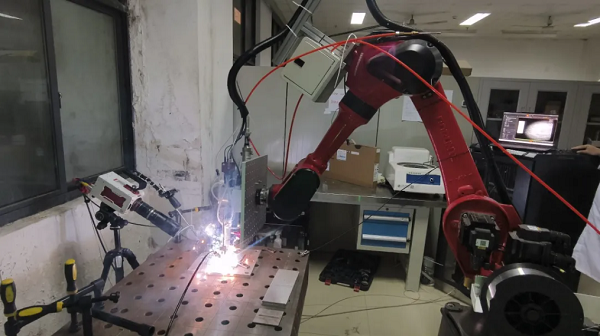

圖9 鋁合金脈沖焊接熔滴過渡-使用1280×1024@15,000fps S1315拍攝

4. 3C電子產品跌落，優先推薦1080P @3000fps M Pro，復雜形變研究可選型130萬像素 @10000fps 左右的S系列

電子產品跌落測試關注觸地瞬間結構響應、殼體變形、零部件脫落以及重復跌落過程中的失效機理。跌落速度通常處于中高速而非微秒級瞬態，因此2000~3000fps速率可將測試產品觸地、回彈、開裂等過程切分清楚，且1920×1080分辨率支持保留足夠的結構邊界信息。若需求進一步躍升為局部應變分析或高速?zèng)_擊下的微結構破壞，則可優先考慮130萬像素 @10000fps+的S系列。

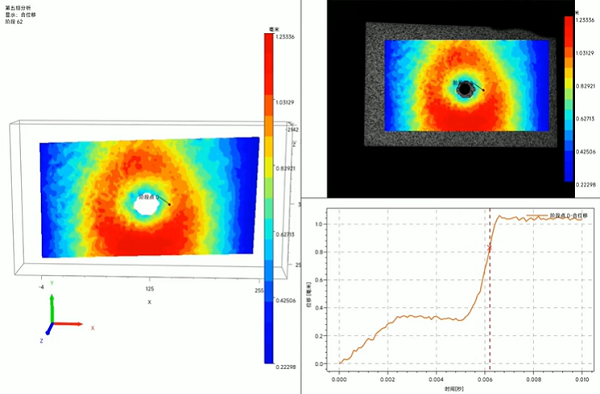

圖10 電腦屏幕跌落變形機理分析-使用 2臺1280×1024@15,000fps S1315拍攝

五、民用領域典型應用場景高速攝像機推薦

影視文娛、廣告創意、高速動作演繹和高質量慢動作內容生產通常不以物理量測量為首要目標，而以畫面質量、細節保留、色彩表現和后期制作空間為首要目標。G Mini/G_Pro系列具備廣電級優彩畫質、4K/5K高速錄制能力，典型規格包括4096×2048 @2000fps和5120×4096 @1000fps。對于影視文娛類應用而言，千幀以上時間采樣已能夠滿足大多數慢動作呈現，其差異化的高分辨率特征則有助于提升畫面細節、后期制作和高品質內容輸出能力。

圖11 彩色牛奶皇冠-使用5120×4096 @1,000fps G2110_Pro拍攝

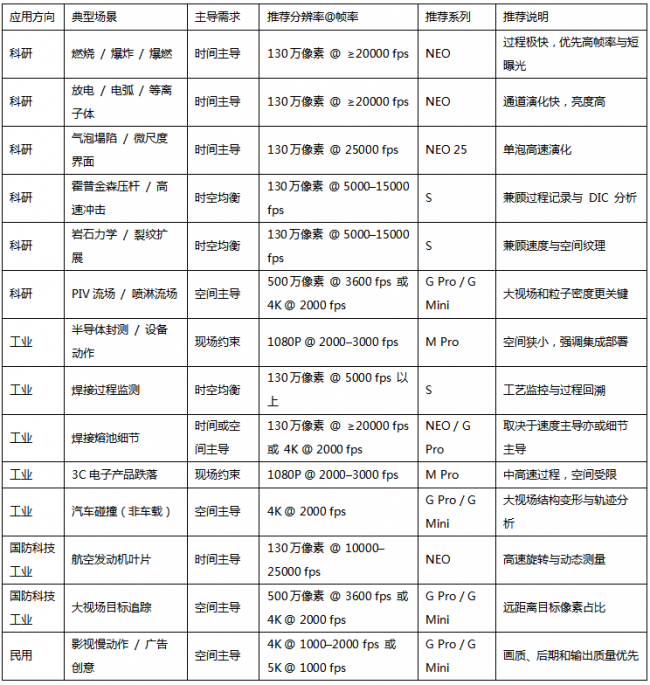

六、千眼狼（Revealer）高速攝像機典型場景選型一覽表

七、結語：高速攝像機專業選型的原則

高速攝像機選型的目標，不應是尋找“性能參數最高”的設備，而是找到與當前瞬態現象最匹配的設備。匹配原則主要有以下三點：

1. 時間采樣須覆蓋關鍵物理過程，使圖像序列在時間軸上可解析。

2. 空間采樣須保留目標細節和測量特征，使單幀圖像在空間軸上可分析。

3. 產品設計須適應現場實驗場景約束，使高速攝像機在真實環境中完成觀測任務。

千眼狼（Revealer）高速攝像機產品家族圖譜中的NEO/NEO Mini、S、G Pro/G Mini、M Pro等系列產品分別對應不同瞬態信息結構與不同實驗約束條件。圍繞任務目標、物理過程和場景約束條件建立選型邏輯，匹配出最合理的時空采樣方式，完整記錄實驗場景需要的物理信息，是高速攝像機應用走向?qū)I(yè)化的基礎。
